开关柜局部放点监测系统



产品概述

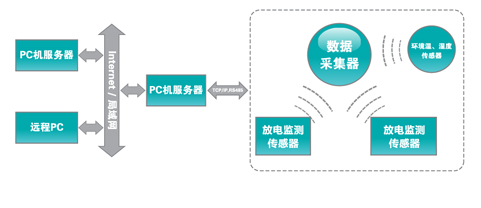

　　系统包括传感器终端，数据采集器以及配套软件构成。传感器终端包括多种类型的传感器，采集局部放电产生的各个物理信号。数据采集器进行数据的采集，数据融合等操作。配套软件包括服务器软件和终端软件。软件对采集到数据进行分析，处理，归类并建立数据库。数据在终端软件的配合下可以进行数据的远程读取控制等操作。作为智能电网传感器终端的一环，为电力设备保驾护航。

技术特点

• 多传感器融合　　　
• 在线监测　　　
• 大容量组网　　　
• 智能电网传感器　　
• 紫外探测技术

应用范围

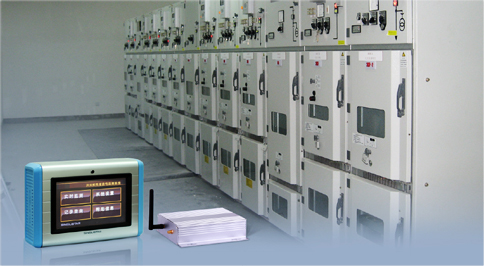

• 电网，电厂，石化，铁路，工业等领域内开关柜，环网柜等设备的局部放电在线监控。

　　局部放电会产生光，热，电磁，声音，震动等。本仪器采用多传感器探测技术，探测局部放电所产生的光，超高频无线电等信号进行分析处理，从而实现对局部放电进行检测。系统设计采用无限传感器技术（WSN）将采集的无线信号发送到数据采集器，数据采集器将数据导入数据库。具有强大分析功能的配套软件完成数据的分析报警提示，并可配备GPRS以短信的方式进行报警。

传感器终端：

• 光学工作波长：235~780nm

　　　　　　　

• 超高频工作频段： 300MHz~700MHz

• 温度范围：工作温度-20℃~85℃，储存温度-45~85度℃

• 湿度范围：0~95%（RH）

　　　　　　　　

• 通讯协议：802.154

• 电　　源：AC220V，200mA

　　　　　　

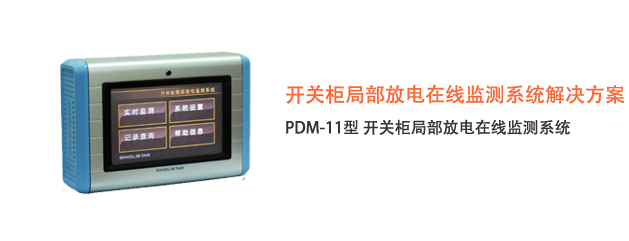

• 数据采集器：LCD 7吋彩色触摸屏

• 通讯接口：以太网，RS232/485，GPRS（可选）

• 尺　　寸：240x160x70 （mm）　　　　　• 重　　量：1kg

• 视窗操作系统

　　　　　　　　　　　　　　

• 数据库SQL Server
